Faites réparer votre Panneau d'information IP

Le processus de réparation

1. Confirmation du service réparation : Vous recevrez un mail pour préparer l'expédition de votre produit
2. Réception du produit: étiquetage, code et traçabilité
3. test initiale : Test fonctionnel pour détecter l'origine de la panne
4. Réparation : Intervention sur l'appareil par un technicien spécialisé
5. Nettoyage : Produits respectant l'environnement
6. Contrôle qualité : test fonctionnel après réparation
7. Expédition : Emballage et expédition sur mesure

N'envoyez pas de produit sans accord préalable du service réparation

Faites réparer votre passerelle de communication et de gestion

Le processus de réparation

1. Confirmation du service réparation : Vous recevrez un mail pour préparer l'expédition de votre produit
2. Réception du produit: étiquetage, code et traçabilité
3. test initiale : Test fonctionnel pour détecter l'origine de la panne
4. Réparation : Intervention sur l'appareil par un technicien spécialisé
5. Nettoyage : Produits respectant l'environnement
6. Contrôle qualité : test fonctionnel après réparation
7. Expédition : Emballage et expédition sur mesure

N'envoyez pas de produit sans accord préalable du service réparation

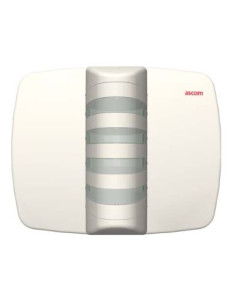

Ascom - Hublot avec signalisation lumineuse 4 sections à Leds multicolores. Il est directement connecté au bus de chambre analogique pour signaler les évènements des équipements connectés sur le bus de chambre.

- Alimentation :

* Nécessite une alimentation 5VDC ou 24VDC (puissance max 50mA).

- Connectiques :

* 2 prises pour connecteurs débrochables 8 positions ( à prévoir NICT-8AA).

- Accessoire disponible à prévoir:

* Plaque de fixation

Important :

Nécessite d'être connecté à un BUS de chambre généré par le contrateur NUPBC-H

Dimension: 149x120x70mm

Poids : 350g

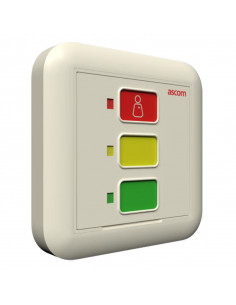

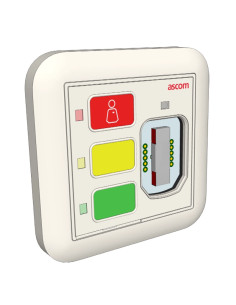

Ascom - Unité d'appel 3 boutons passive rétro-éclairées avec prise magnétique et relais pour télérupteurs de

télécommandes d'éclairage (connectée à un bus analogique NUBPC-H).

Couleurs boutons initiaux : Rouge, Jaune & Vert

* Dimensions : 81 x 81 x 19 mm

* Poids : 51g

* Couleur : Blanc

* Connectiques :

1 prise pour un connecteur 8 positions débrochables pour connecter le bus de chambre.

1 prise pour un connecteur 4 positions débrochables pour les 2 commandes lumières (prévoir 1 x NICT-4AA)

* Accessoires disponibles :

Plaque de fixation 1 unité NUF1U-HE

Plaque de fixation 2 unités NUF2U-HE

Plaque de fixation 3 unités NUF3U-HE

Kit boutons personnalisables NUCBK-HE

1 Connecteur NICT-4AA & un connecteur NICT-8AA

Concentrateur 8 Bus analogiques pour équipements passifs (teleCARE M et périphériques telligence passifs).

Il est directement connecté via un port RJ45 sur le BUS Hallway et génère les Bus de chambre analogiques.

Le concentrateur peut être aussi utilisé comme interface 16 I/O si celui-ci n'est pas utilisé en concentrateur de

chambre.

Dimension : 65x120x36mm

Poids : 244g

• Disponible en version simple, double, triple
• S'utilisent avec les modules/unités 60 x 60 (HE)
• Nécessite un boîtier arrière encastrable simple, double ou triple de style européen
• Tous les cadres comprennent un adaptateur métallique
• Prend en charge les câbles série prêts à l'emploi pour une connexion rapide au bus de chambre
• Espacement des modules/unités de 71 mm dans les cadres double et triple

Console murale/pupitre d'appel TCP/IP- alimentation PoE

Elle affiche les alertes des événements du système appel infirmière teligence.

L'écran tactile peut être fixé au mur .

L'ensemble des configurations est stocké dans une carte SD pour faciliter la maintenance.

La carte SD est à prévoir en supplément.

Accessoires :

Kit combiné pour unité murale référence : NGWDSP-H

Cordon pour combiné référence : NGHSCRD-A

Hublot avec signalisation lumineuse et sonore 4 sections à Leds multicolores 9 couleurs.

Il est directement connecté via un port RJ45 sur le BUS Hallway et génère le Bus de chambre.

Dimension : 149x120x70mm

Poids : 350g

Alimentation :

* Alimentation Bus HAllway :36 VDC/200mA

* Alimentation Bus de chambre :5.5VDC (puissance max 500mA) par BUS

Connectiques :

* 2 connecteurs RJ45 (IN/OUT) pour raccordement au Bus HallWay

* 2 connecteurs RJ45 pour le Bus de chambre.

* 1 prise pour un connecteur débrochable 6 positions pour le raccordement I/O auxiliaires

Accessoires disponibles à prévoir :

* Connecteurs 6 positions débrochables NICT-6AA

* Plaque de fixation NUSPDL-H

Important :

Nécessite d'être connecté à un BUS Hallway généré par une passerelle NGGTWY2_H telligence

Hublot avec signalisation lumineuse 2 sections à Leds multicolores 5 couleurs.

Il est directement connecté via un port RJ45 sur le BUS Hallway et génère le Bus de chambre.

Dimension : 149x120x70mm

Poids : 350g

Alimentation :

* Alimentation Bus HAllway :36 VDC/200mA

* Alimentation Bus de chambre :5.5VDC (puissance max 500mA) par BUS

Connectiques :

* 2 connecteursRJ45 (IN/OUT) pour raccordement au Bus HallWay

* 2 connecteurs RJ45 pour le Bus de chambre.

* 1 prise pour un connecteur débrochable 4 positions pour le raccordement d'entrées auxiliaires

Accessoires disponibles à prévoir :

* Connecteurs 4 positions débrochables NICT-4AA

* Plaque de fixation NUSPDL-H

Important :

Nécessite d'être connecté à un BUS Hallway généré par une passerelle NGGTWY2_H telligence

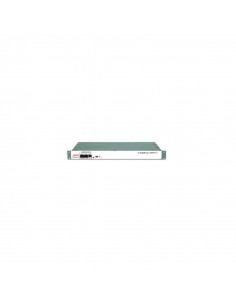

Passerelle de communication et de gestion telliGence TCP/IP rackable 1U

Gestion de 2 Bus Hallway pour assurer la gestion de 80 équipements actifs.

1 bus de gestion est activée sur la passerelle pour assurer la gestion de 40 équipements actifs,

la gestion de 40 équipements complémentaires sur le 2ème Bus nécessite une licence d'activation.

Fourniture d'un Bus alimentation +36VDC/100W pour les équipements actifs.

Prévoir une alimentation 220V~ et câble d'alimentation référence 660339.

• Ensemble cordon de relmplcament pour les unités avec cordon/tirette Telligence et teleCARE
• Comprend un cordon /tirette en nylon de deux mètres et deux sphères en plastique de 50mm
• La fonction de décrochage de sécurité protège l'unité des dommages
• Autorise deux points de saisie pour les patients lorsqu'il est utilisé dans des installations conformes HTM

(prévoir une unité d'appel NUIM2-HE).

• Longueur : 25,6 cm
• Poids : 45g
• Connectiques :

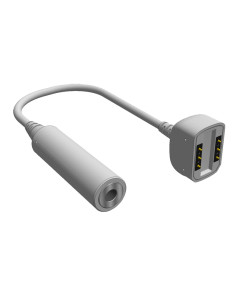

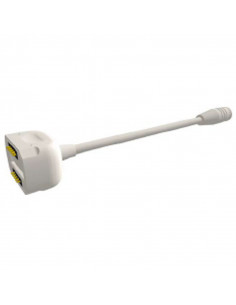

Prise magnétique extractible "SafeConnect" et une prise jack femelle 3.5mm pour la liaison avec l'équipement externe.

• Disponible en version simple, double, triple
• S'utilisent avec les modules/unités 60 x 60 (HE)
• Nécessite un boîtier arrière encastrable simple, double ou triple de style européen
• Tous les cadres comprennent un adaptateur métallique
• Prend en charge les câbles série prêts à l'emploi pour une connexion rapide au bus de chambre
• Espacement des modules/unités de 71 mm dans les cadres double et triple

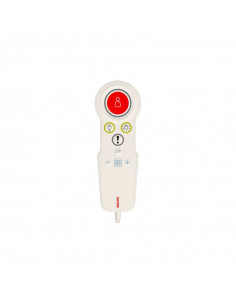

• Design agréable, léger et robuste.
• Se connecte aux unités tête de lit de la série NUBM avec les prises magnétiques Ascom SafeConnect
• Large bouton rouge d'appel rétro-éclairé avec symbole infirmière, Led de tranquilisation et 3 points d'identification pour les non-voyants
• Disponible sans ou avec 2 boutons de commande d'éclairage
• Adapté pour une utilisation dans des environnements enrichis en oxygène
• IP67, revêtement en silicone pour un nettoyage facile

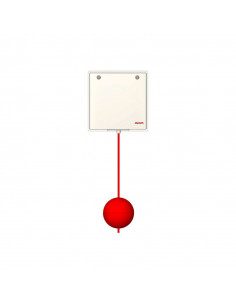

Périphérique d'appel avec cordelette - indice d'étanchéité IP44

Pour éviter tout dommage physique à l’unité et réduire le risque d'exposition excessive aux projections d'eau dans les douches, salles de bains et autres zones humides similaires, installez l’unité dans une zone au-dessus de toute source d'eau.

Montez l’unité dans un endroit où le cordon/tirette est libre de toute obstruction, est clairement visible et à portée de main pour que les utilisateurs, le personnel, puissent tirer dessus pour lancer un appel en cas d'urgence ou lorsqu'une assistance est nécessaire. Montez l’unité à au moins 230 cm au-dessus du sol et à au moins 20 cm au-dessus du pommeau de douche. Dans la mesure du possible, le cordon/tirette doit descendre jusqu'à environ 20 cm au-dessus du sol. Voir exemple d’installation figure ci-dessous.
